Los fallos estructurales no solo afectan la estética de la piscina, sino que también pueden afectar a su funcionalidad, derivando en problemas graves que requieren soluciones especializadas. En este sentido, GeoNovatek tuvo que intervenir en una piscina privada de 18 m² de Lliçà de Vall (Barcelona), que presentaba un hundimiento progresivo de 8 cm en uno de sus vértices, lo que generaba una importante pérdida de horizontalidad y afectaciones en el revestimiento interior.

La principal causa de esta afección se debía a la naturaleza del material de relleno utilizado en la construcción y a la baja cohesión del terreno de soporte. Esta situación no solo afectaba la estética y funcionalidad de la piscina, sino que también podía derivar en pérdidas de agua si no se intervenía a tiempo.

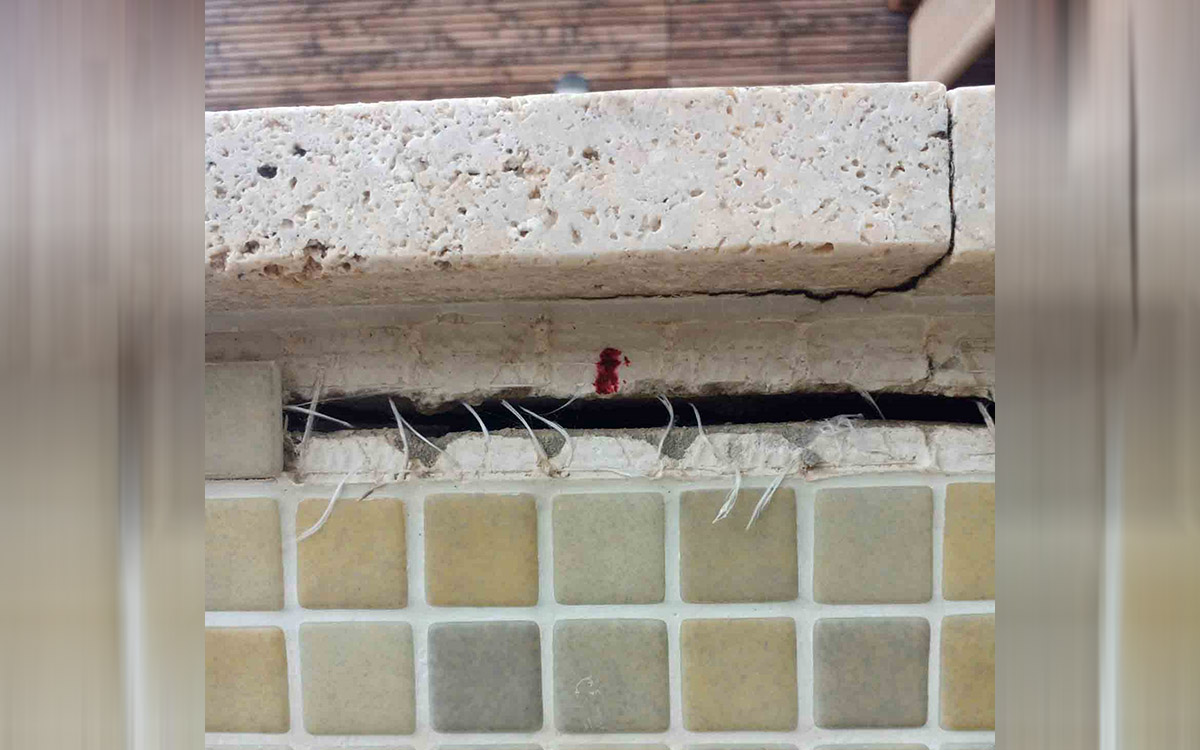

El análisis detallado reveló que el vaso de la piscina había experimentado un hundimiento en un extremo, lo que causaba fisuras en la junta del gresite del revestimiento interior y un desplazamiento en la pieza perimetral de coronación. Asimismo, en el lateral más cercano a la vivienda, se observó una junta abierta entre el pavimento de hormigón impreso y la piedra de coronación, consecuencia directa del vuelco sufrido por la estructura.

Por su parte, el estudio geotécnico confirmó que la piscina estaba cimentada sobre una losa armada de más de 20 cm de espesor, asentada en un terreno de consistencia blanda y extremadamente suelta, sin cohesión suficiente para soportar la carga a largo plazo. A pesar de ello, no se detectaron fisuras en la losa de fondo ni en el resto de las paredes del vaso, lo que indicaba que la estructura en sí permanecía íntegra, pero con un problema significativo de estabilidad debido a los asientos diferenciales del terreno.

Aplicación de Lift Pile para corregir el asentamiento diferencial

Para corregir esta patología, GeoNovatek implementó el sistema Lift Pile, una solución de micropilotaje a presión con dispositivo de precarga regulable. Este método permite recalzar y estabilizar estructuras afectadas por asientos diferenciales al transferir las cargas a estratos más profundos y resistentes del suelo. Además, es especialmente beneficioso en estructuras que, como en este caso, presentan hundimientos por la baja capacidad portante del terreno subyacente.

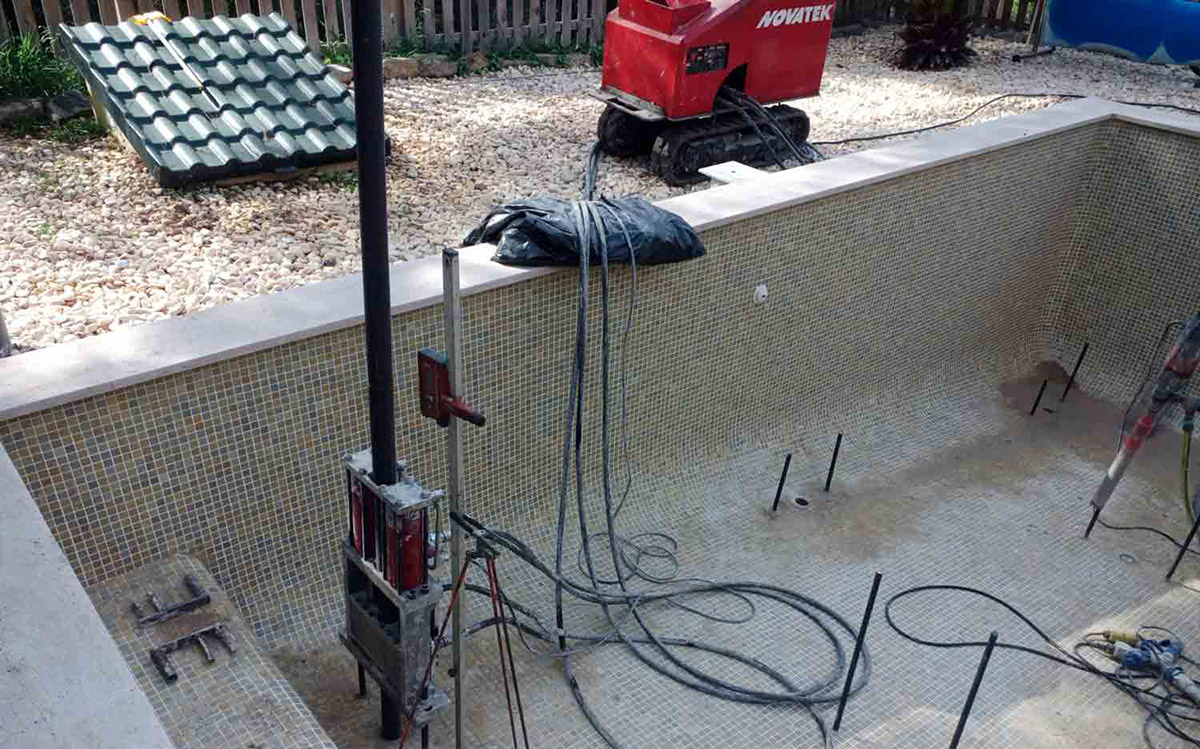

En el caso de la piscina, en primer lugar, se realizó una zanja paralela al vaso, dejando este último libre de tierras, para eliminar la fricción del terreno, con una anchura mínima de 20/30 cm. Tras esto, se lleva a cabo una perforación de 65 mm de diámetro que traspasa la cimentación en su totalidad. Después, se forman los anclajes para el pistón de hinca. Mediante la perforación ejecutada al inicio, se hincan los elementos que componen el micropilote.

Cada uno mide 1 m de longitud y se hincan en profundidad dentro del terreno, debido a la presión ejercida por un pistón hidráulico. El pistón va acompañado de un manómetro que muestra la presión necesaria para que los micropilotes de acero se hundan en el terreno, al mismo tiempo que se comprueba la capacidad portante de cada uno.

Una vez que el micropilote encuentra una formación geotécnica que resiste la fuerza de hincado, se interrumpe esta acción, ya que el micropilote ha llegado a su tope. A continuación, se introduce el dispositivo de precarga regulable en la parte superior del micropilote para, acto seguido, accionar el dispositivo de precarga con un atornillador dinamométrico, hasta el nivel de elevación que se desea. Finalmente, se une el micropilote a la cimentación a través del vertido de un mortero fluido de alta resistencia tipo BASF Masterflow 765.

Este proceso permitió corregir el asiento de la piscina sin necesidad de intervenciones invasivas o excavaciones de gran magnitud, garantizando una solución rápida y efectiva. Tras la aplicación del sistema Lift Pile, la piscina recuperó su nivelación y estabilidad, eliminando el riesgo de futuros asientos.
