El Pabellón Municipal de Deportes de San Vicente del Raspeig se configura como un gran contenedor de gran versatilidad para albergar múltiples modalidades deportivas y eventos de gran aforo en general, en el que la conexión visual entre interior y exterior se convierte en uno de los hilos directores fundamentales del proyecto con el objeto de hacer visible desde el exterior la práctica deportiva como medida de fomento del deporte.

Para la consecución del mayor grado de versatilidad de sus espacios, las distintas modalidades deportivas se agrupan en dos grandes espacios: por un lado, el espacio central destinado a modalidades deportivas de equipo y con capacidad equivalente a 4 pistas interiores de baloncesto; y, por el otro, espacios de salas destinadas a actividades dirigidas y gimnasios. Cada uno de estos espacios interiores se caracterizan por los distintos matices de luz y color: el espacio central, mediante iluminación cenital a través de 5 lucernarios con orientación Norte y con predominancia de los tonos cálidos de la madera del pavimento; las salas de actividades, mediante iluminación tamizada a través de las dos hojas que componen las fachadas y los distintos tonos fríos de sus pavimentos.

Esta organización espacial de los usos ofrece, al mismo tiempo, una gran versatilidad en la gestión de la edificación, al permitir un funcionamiento de cada uno de los usos principales (pabellón, gimnasio y cafetería) de forma independiente.

Detalles de la edificación

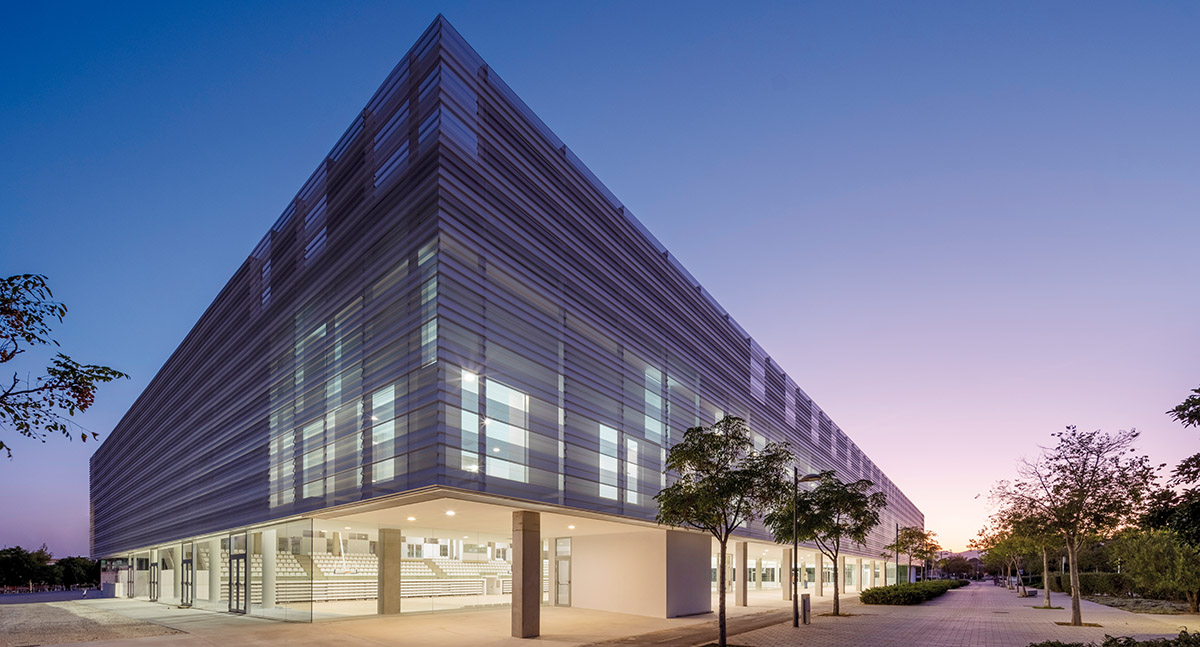

Las fachadas de la edificación se configuran como un sistema dinámico en permanente cambio, en el que la superposición de dos geometrías diferentes, rayado horizontal de la hoja exterior y damero en la hoja interior, se alternan con mayor o menor intensidad según los matices de la iluminación interior y exterior de cada momento. Estos cambios de composición de la fachada se ven reforzados mediante la alternancia que se produce entre el intenso color blanco de la fachada durante el día y su descomposición en los distintos colores azules que surgen por el reflejo de la iluminación en los pavimentos interiores de la edificación.

La edificación se configura como un sistema de muy alta eficiencia energética, maximizando la iluminación natural de todos los espacios y configurando un sistema de ventilación natural motorizado que permite la ventilación cruzada de la totalidad del volumen a través de sus fachadas y de los exutorios situados en cubierta, permitiendo la disipación nocturna del calor acumulado durante el día. Estas medidas pasivas se ven complementadas con la disposición de sistema de aerotermia para la producción de ACS y una instalación fotovoltaica para la producción de electricidad, configurando de ese modo una edificación de consumo energético casi nulo.

Espacios deportivos y equipamiento

Tal y como se ha indicado anteriormente, el pabellón se organiza en torno a dos bloques programáticos principales: por un lado, el espacio deportivo central destinado a prácticas colectivas; y, por el otro, el espacio de salas de gimnasio situadas en la primera planta.

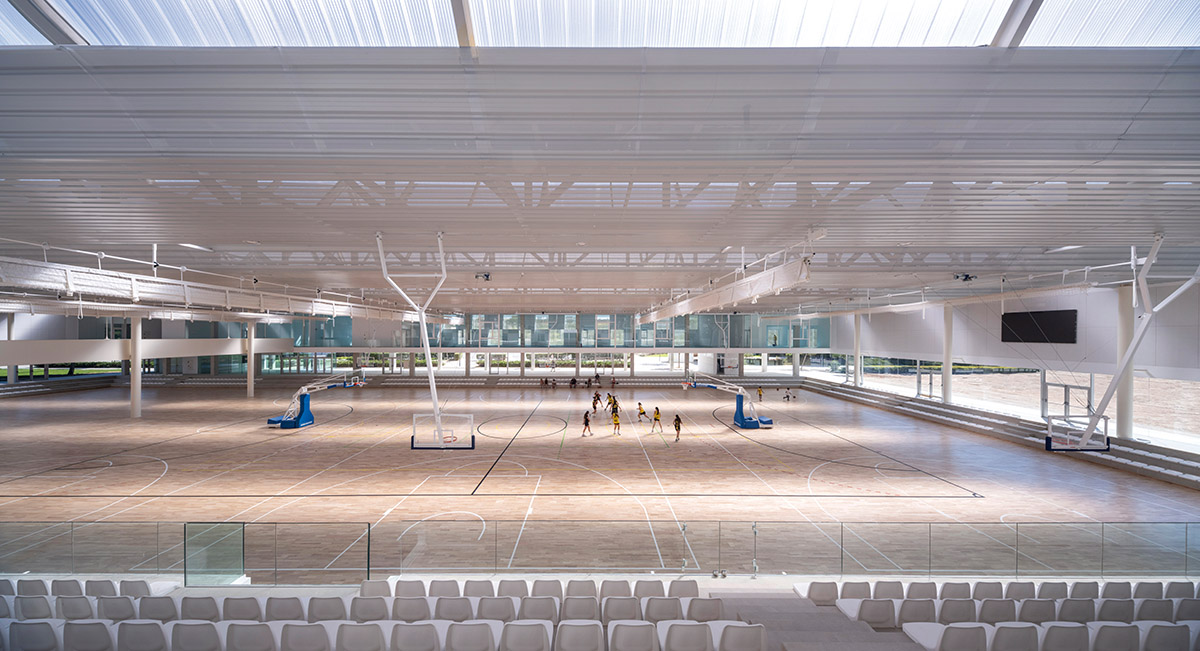

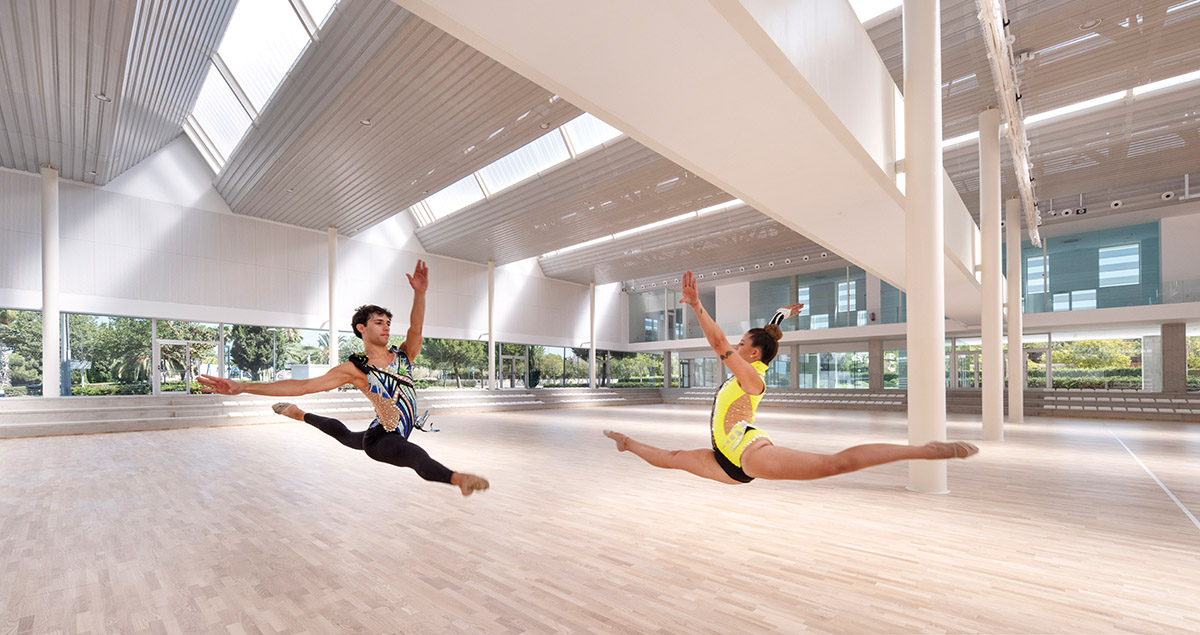

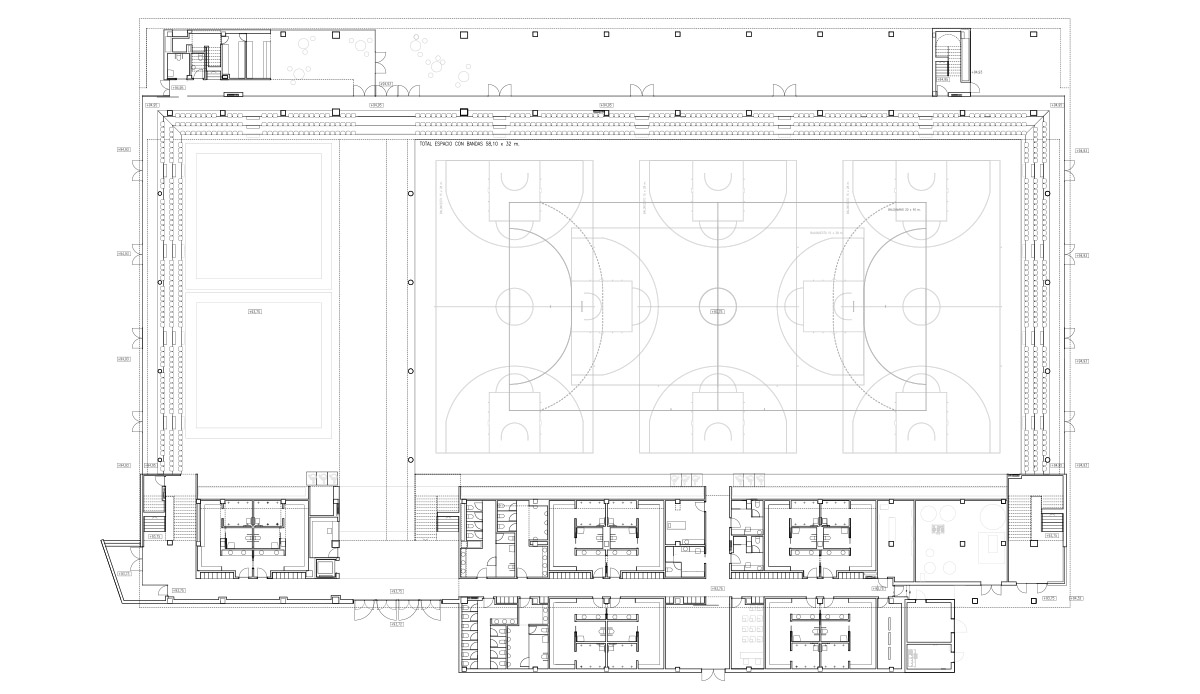

El espacio deportivo central se concibe como un gran espacio multiusos con (80,50 x 33,80 m; 2.720 m2) con el objeto de ofrecer la mayor versatilidad de uso posible, sin más interrupción que la pasarela que comunica en la planta primera el bloque Norte con el bloque Sur. Este elemento, de gran presencia en el espacio, segrega de forma sutil el gran espacio central en dos zonas: en la zona Este se disponen 3 pistas de baloncesto, mientras que en la zona Oeste se dispone un espacio diáfano que permitirá la instalación de tatamis para la práctica de distintas modalidades de gimnasia y taekwondo y cuya dimensión es equivalente a la de una cuarta pista de baloncesto.

Ambas zonas se encuentran separadas por un espacio que, vinculado a la posición de la pasarela de planta primera, se configura para permitir la práctica de entrenamiento de tenis de mesa.

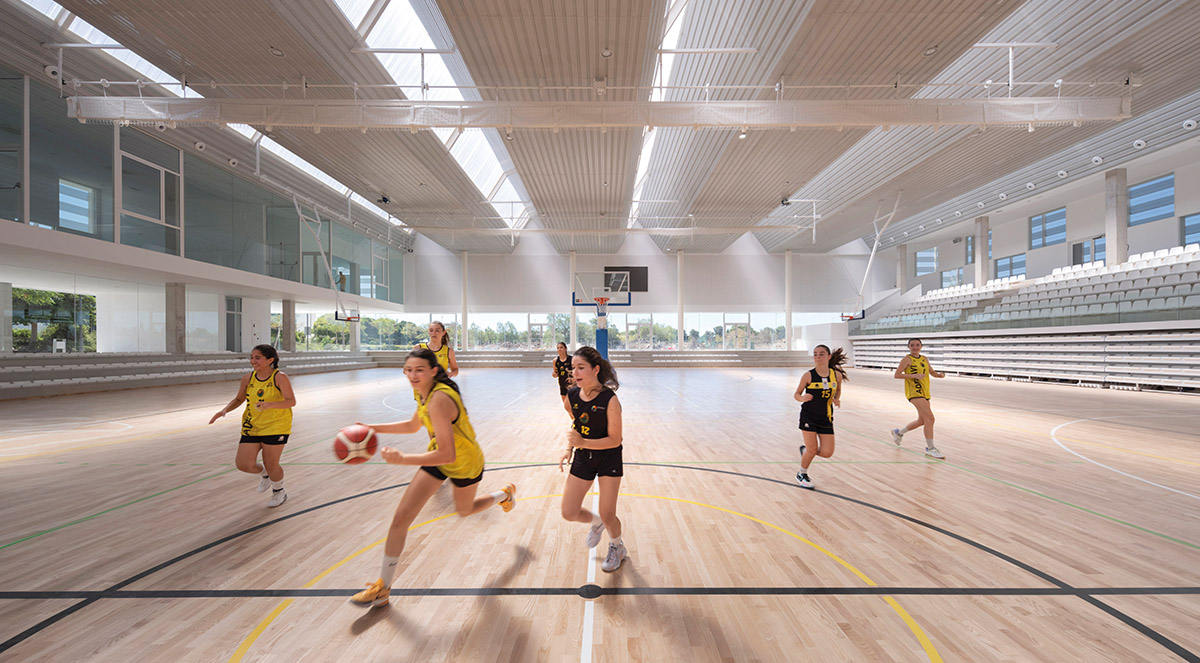

La totalidad de este gran espacio central se encuentra pavimentado con parqué de madera multicapa de 3,6 mm de capa de desgaste y dispone de un sistema de acondicionamiento acústico para reducir la reverberación a valores admisibles.

El equipamiento previsto en este espacio multifuncional se compone de los siguientes elementos:

• 3 cortinas elevables que permiten la compartimentación visual del espacio según las necesidades deportivas de cada momento.
• 2 redes elevables de fondo a modo de parabalones para permitir la práctica de modalidades deportivas como el balonmano o el fútbol sala.
• 3 juegos de canastas de elevables monotubo de baloncesto.
• 1 juego de canastas portátiles de suelo de baloncesto.
• Instalación de postes de voleibol.
• Graderío telescópico motorizado.
• Porterías de fútbol sala y balonmano.
• Videomarcador SDI 3,5 x 2,0 FIBA nivel 1.

La capacidad total de espectadores sentados de este espacio central es de 1.879 personas, distribuidas entre graderío superior, graderío inferior y graderío telescópico motorizado. El aforo máximo de la instalación en caso de eventos especiales es de 6.471 (pista + graderío) personas.

El segundo de los bloques programáticos es el compuesto por distintos espacios y aulas destinadas a usos de gimnasio y actividades dirigidas que se sitúan en la planta primera de la edificación. El programa se compone de los siguientes usos:

• Sala destinada a investigaciones vinculadas a las actividades deportivas y puesta a disposición de la Facultad de Educación, con una superficie total 75 m2 en la que se incluye un aseo y un vestuario de uso exclusivo.
• 2 salas destinadas a escuelas deportivas municipales, con unas superficies de 54 y 90 m2 respectivamente.
• 1 sala de halterofilia, con una superficie de 278 m2, configurada para el entrenamiento de equipos de dicha modalidad deportiva y la instalación de maquinaria de musculación y pesas.
• 1 sala de musculación de 109 m2, prevista para la instalación de maquinaria de musculación y pesas.
• 1 sala multiusos, con una superficie de 87 m2, destinada a múltiples actividades deportivas dirigidas.

Todos los espacios deportivos incluidos en este bloque programático presentan revestimiento de suelo de policloruro de vinilo de espesor total de 3,3 mm, a excepción de las salas destinadas a escuelas municipales y la sala multiusos que, para dotarlas de mayor versatilidad de alojamiento de actividades deportivas de impacto, se encuentran pavimentadas con pavimento interior de 6,2 mm de espesor.

Ambos bloques programáticos se completan con la implantación de usos auxiliares de vestuarios, cafetería y zona administrativa. El esquema organizativo de accesos y circulaciones permite el correcto funcionamiento de cada uno de los bloques programáticos y de la cafetería de forma independiente y segregada del resto, de modo que flexibilice al máximo las opciones de gestión y administración del centro.

Programa de usos sanitarios

La configuración del programa de usos sanitarios trata de ofrecer la mayor versatilidad de funcionamiento del centro con la menor superficie construida posible. Para ello, se ha adoptado el siguiente programa:

• 10 unidades de vestuarios para equipos en planta baja, con una superficie aproximada de cada uno de ellos de 38 m2, agrupados dos a dos y con posibilidad de comunicación entre ambos para el caso de competiciones de mayor nivel o el uso por parte de equipos con un mayor número de deportistas. 2 unidades de vestuarios se encuentran más vinculadas a la zona de gimnasia y las 8 unidades restantes a la zona de deportes de equipos.
• 3 unidades de vestuarios de árbitros.
• 4 unidades de aseos de público en planta baja, 2 de ellas previstas para el uso habitual del pabellón, completándose con las otras 2 restantes en caso de eventos de mayor afluencia de espectadores.
• 2 aseos en planta baja vinculados a la zona de cafetería y público del graderío inferior.
• 2 aseos en planta primera vinculados a las salas de gimnasia.

Eficiencia y accesibilidad

El pabellón también destaca por la eficiencia de la edificación, pues se equipa con sistemas de aislamiento, ventilación y acondicionamiento avanzados para conseguir la mejor calificación energética posible. En este sentido, el inmueble se ha completado con placas fotovoltaicas y sistemas de aerotermia situados en la cubierta. Además, entre las mejoras aplicadas se ha instalado aislamiento acústico para evitar reverberación y vallado transparente en consonancia con el revestimiento exterior realizado principalmente con metal y cristal para permitir la iluminación natural en el interior y aprovechar las horas de luz solar.

La construcción tiene espacios para almacenamiento y limpieza y un sistema de gestión centralizado para determinar la temperatura de los recintos, el estado de los dispositivos antiincendios o controlar los depósitos y otros servicios.

Conclusión

Este moderno pabellón, ubicado en una parcela de 11.232 m², está diseñado para acoger una amplia gama de actividades deportivas, combinando innovación arquitectónica con los más altos estándares de eficiencia energética y sostenibilidad. Con un diseño que integra lucernarios para la maximización de la luz natural, sistemas de ventilación natural pasiva y materiales de alta calidad, el pabellón ofrece un entorno confortable y adaptable para la práctica deportiva, siendo un espacio polivalente y versátil tanto para los clubes deportivos de Sant Vicente del Raspeig como para el resto de vecinos de este municipio alicantino.
